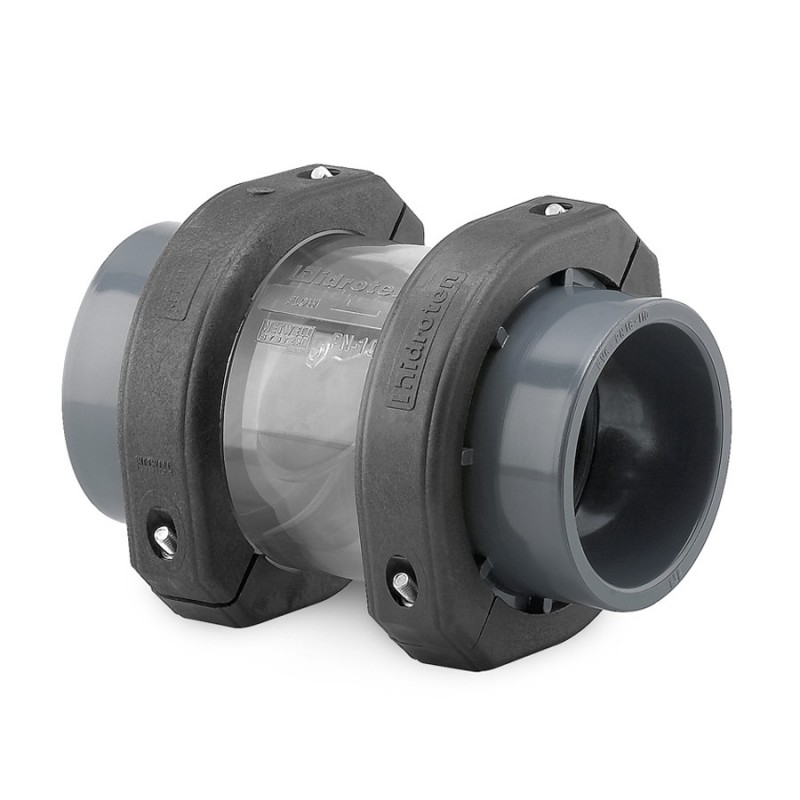

Clapeta de sens transparenta cu arc PVC-U D50

Garnitura pentru flanse D75

Caracteristici tehnice pentru fitinguri PVC-U

Material: Policlorura de vinil neplastificat (PVC-U).

Dimensiuni: Toate marimile in conformitate cu EN 1452.

Conditii de lucru:
– Fitinguri unite prin lipire:
De la 16 mm. la 140 mm. = PN 16 bar la 20° C.
De la 160 mm. la 315 mm. = PN 10 bar la 20° C.
– Fitinguri unite prin infiletare: Toate dimensiunile PN 10 bar la 20°C.

Test hidraulic: In conformitate cu UNE-EN 917.

Asamblare:
– Se recomanda folosirea unei folii P.T.F.E. la fitingurile unite prin infiletare.
– Se recomanda folosirea unui adeziv Tetrahydrofuran la fitingurile unite prin lipire (adeziv CH)

Recomandari pentru unirea fitingurilor PVC-U cu adeziv:

– Tubul trebuie taiat la unghi drept.

– Terminatia tubului trebuie sa fie tesita la un unghi de 15° pe o lungime dupa cum urmeaza:
– 1-2mm pentru tuburi cu diametrul exterior cuprins intre 6-16mm.
– 2-4mm pentru tuburi cu diametrul exterior cuprins intre 20-50mm.
– 4-6mm pentru tuburi cu diametrul exterior cuprins intre 63-500mm.

– Marcati lungimea pana unde trebuie aplicat adezivul si curatati exteriorul tevii si interiorul mufei cu hartie absorbanta sau o laveta curata cu ajutorul decapantului CH. Suprafata curatata trebuie sa ramana mata. Sa nu atingeti suprafata curata.

– Verificati consistenta adezivului, acesta trebuie aplicat cu ajutorul unei pensule cu maner de lemn. Nu folositi niciodata adezivul daca observati cheaguri sau nu poate fi intins usor.

– Aplicati adezivul pe tub si pe mufa fitingului in directie axiala. Folositi o perie cu dimensiune apropiata.

– Uniti teava si fitingul, fara a le inclina, in maxim un minut de la aplicarea adezivului. Eliminati surplusul de adeziv. Pentru tuburi cu diametrul mai mare de 90 mm. va fi nevoie de doua persoane pentru a curata si aplica simultan adezivul pe teava si fiting.
– Timpul de uscare depinde de temperatura ambientala. La 20°C, va recomandam sa asteptati o ora pentru fiecare BAR de presiune. Pentru a aplica presiunea nominala este nevoie sa asteptati 24 de ore.
– Conditiile ambientale pentru folosirea adezivului CH sunt de la -5° a 30° C. in spatii ventilate. Caracteristicile adezivului CH nu sunt afectate de umiditatea relativa din atmosfera.
