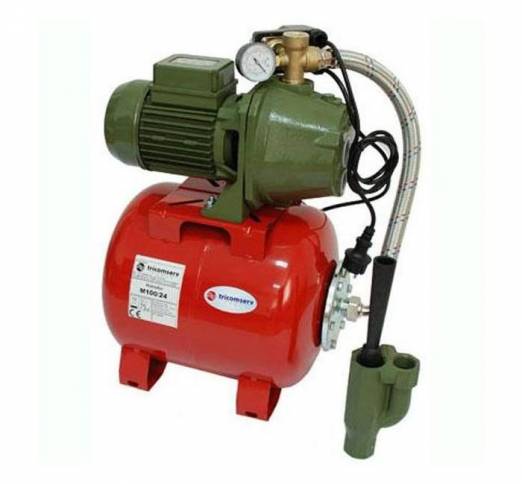

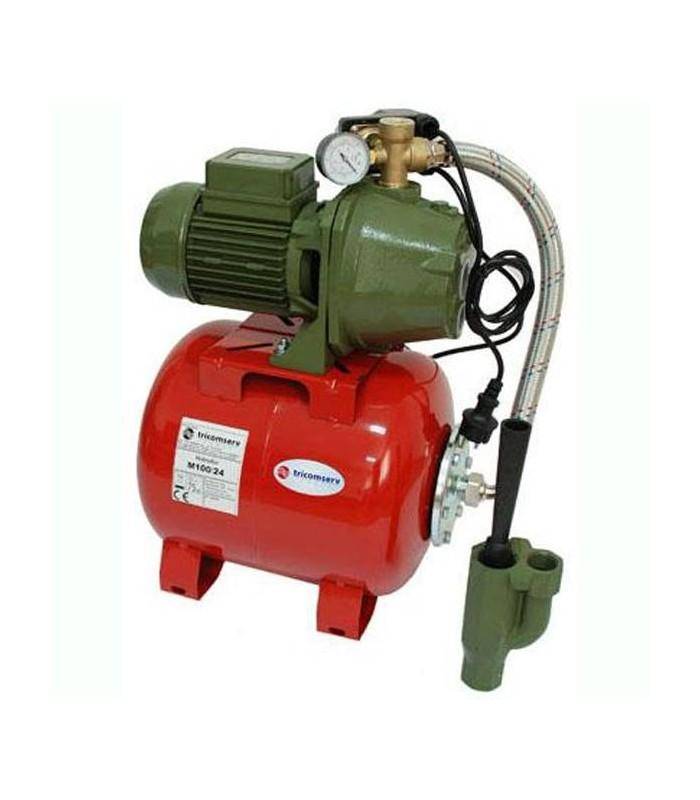

Hidrofor SAER M100/24 Tricomserv

• Utilizarea hidrofoarelor cu pompă de adâncime sunt recomandate în cazurile în care oglinda apei se află la o adâncime mai mare de 7 m.
• Hidrofoarele asigură menţinerea sub presiune permanentă a apei într-o reţea de conducte pentru alimentarea cu apă a unei clădiri, a unei ferme sau pentru irigaţii mici.
• Prin menţinerea în rezervorul hidroforului a unei perne de aer se asigură în vas o rezervă de apă sub presiune, fără ca motorul pompei să lucreze continuu.
• Temperatura mediului ambiant în care se instalează hidroforul poate fi între +5 ºC si +40 ºC, cu umiditatea maximă a aerului 80 % la 20 ºC.
• Temperatura maximă a lichidului vehiculat este 35 ºC
• Se utilizează sub acoperiş, în spaţii ferite de acţiunea radiaţiei solare directe şi a precipitaţiilor atmosferice.
• Nivelul presiunii acustice măsurat conform STAS ISO 1680/2-91 este sub 75 dB(A)

Construcţie
Hidrofoarele cu pompă de adâncime sunt compuse din: Electropompă de adâncime cu carcasă de fontă; Ejector; Vas de presiune ; Racod cu 5 căi; Presostat; Manometru; Furtun antivibrant; Cablu de alimentare.

• Pompa este etanşată mecanic la arbore cu o presetupă (grafit / ceramică ). Funcţionarea electropompei fără apă duce la deteriorarea presetupei.
• Vasul de presiune are o membrană de cauciuc alimentar între apă şi perna de aer.
• Motorul este motor asincron monofazat cu rotorul in scurt-circuit, cu răcire cu aer.


Principiu de funcţionare
În vasul de presiune şi în reţeaua utilizatorilor apa este menţinută sub presiunea pernei de aer. Această presiune variază între valorile delimitate de presostat şi este menţinută între aceste valori de electropompă, care intră în funcţiune şi se opreşte la comanda presostatului.
Perna de aer se crează pompând aer în vas prin supapa aflat la unul din capetele vasului. Presiunea iniţială a aerului din vas (măsurată la supapa de aer) trebuie să fie aproximativ 1,5 bar.
Perna de aer are rol de a permite acumularea unei cantităţi de apă în rezervor, care poate fi consumată fără ca pompa să intre în funcţiune. Această cantitatea se acumulează de fiecare dată în rezervor, după închiderea tuturor consumatorilor, până la oprirea pompei.
Pompa ara o construcţie specială, ejectorul fiind montat în punctul de absorţie după de sorb. Electropompa şi ejectorul sunt legate cu două conducte cu secţiuni diferite, una de absorţie (cu secţiunea mai mare) şi una de recirculare (cu secţiunea mai mică). O parte din apa vehiculată se recirculă prin ejector şi pe principiul tubului VENTURI, asigură o adâncime de aspiraţie până la 24 m
Domeniu de reglaj presostat 1 ÷ 5 bar

Presiune de reglaj din fabricaţie:
- pornirea pompei la Pmin = 1.4 bar
- oprirea pompei la Pmax = 2.8 bar
Volumul vasului de hidrofor   24 litri

Caracteristici
- carcasa fonta
- pompa cu ejector
- aspiratie 24 m

Specificatii Tehnice
Inaltime (m): 45
Debit (mc/h): 2
Putere (W): 1100
